เกียร์ทดรอบคืออุปกรณ์ที่รับกำลังจากมอเตอร์ แล้วลดรอบหมุนให้ช้าลง พร้อมเพิ่มแรงบิดที่เพลาขาออก เพื่อให้เหมาะกับงาน เช่น สายพานลำเลียง เครื่องกวน เครื่องบรรจุ และเครื่องจักรในสายการผลิต
การเลือกเกียร์ทดรอบต้องดูมากกว่าแรงม้าของมอเตอร์ ควรพิจารณาอัตราทด รอบปลายทาง Torque ทิศทางเพลา พื้นที่ติดตั้ง และลักษณะโหลดร่วมกัน บทความนี้จะช่วยให้เข้าใจประเภทของเกียร์และเลือกแนวทางได้ก่อนขอใบเสนอราคา
เกียร์ทดรอบ คืออะไร ใช้ทำอะไร?

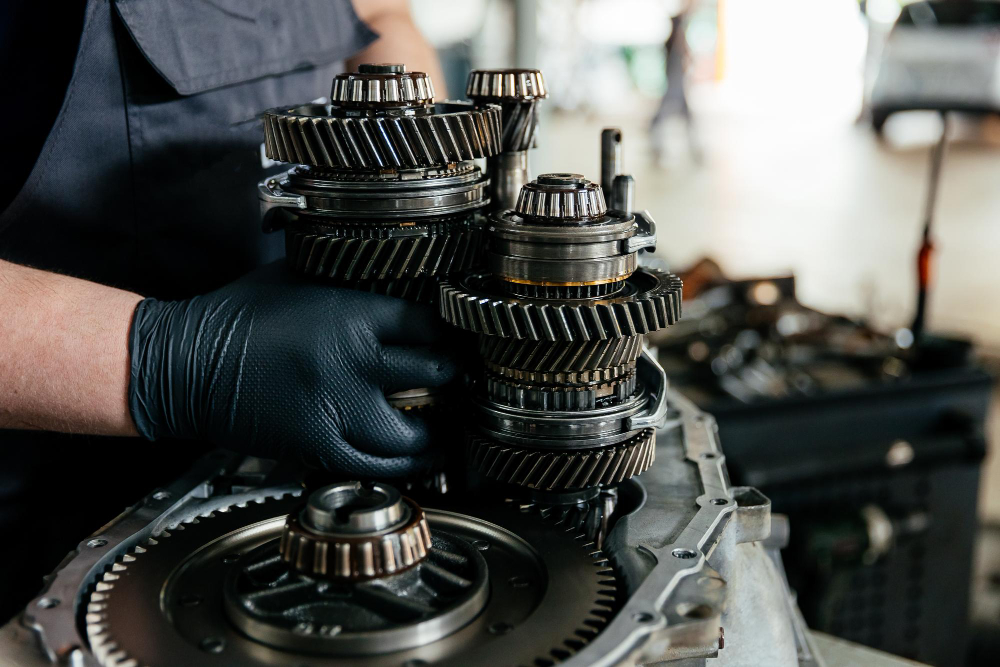

เกียร์ทดรอบทำหน้าที่ลดความเร็วรอบจากมอเตอร์ให้เหมาะกับเครื่องจักร โดยใช้ชุดเฟืองส่งกำลังผ่านอัตราทด เมื่อรอบลดลง แรงบิดที่เพลาขาออกจะเพิ่มขึ้นตามหลักการของระบบส่งกำลังและประสิทธิภาพของชุดเฟือง
อัตราทดเกียร์ คำนวณยังไง?
สูตรพื้นฐานคือ
อัตราทด = รอบขาเข้า ÷ รอบขาออก
หรือ
รอบขาออก = รอบขาเข้า ÷ อัตราทด

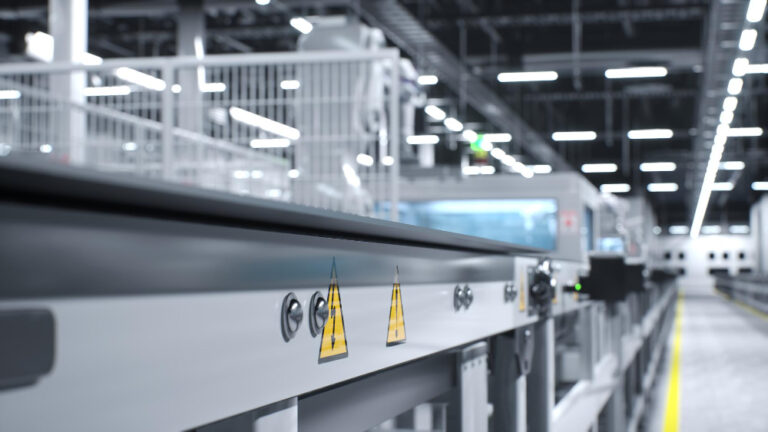

ตัวอย่างการเลือกสำหรับสายพานลำเลียง
- มอเตอร์: 1.5 kW
- รอบมอเตอร์: 1,400 r/min
- รอบที่ต้องการปลายทาง: 70 r/min
- อัตราทดโดยประมาณ: 1,400 ÷ 70 = 1:20
ตัวเลขนี้ใช้เป็นจุดเริ่มต้นเท่านั้น ต้องตรวจสอบ Torque ที่ต้องใช้และ Service Factor เพิ่มเติม เพราะสายพานที่มีน้ำหนักมากหรือออกตัวบ่อยต้องใช้แรงบิดสำรองมากกว่างานที่หมุนต่อเนื่อง
เกียร์ทดรอบ มีกี่ประเภท แตกต่างกันอย่างไร?
ตารางเปรียบเทียบ worm / helical / planetary / cycloidal (อัตราทดที่ทำได้, ประสิทธิภาพ, เสียง, ราคา, เหมาะกับงานแบบไหน)
ประเภทของเกียร์ทดรอบมีผลต่อประสิทธิภาพ เสียง ขนาด แรงบิด และราคาของชุดขับเคลื่อน ตารางนี้เป็นภาพรวมเพื่อช่วยคัดประเภทเบื้องต้น ช่วงอัตราทดและประสิทธิภาพจริงต้องดูตามรุ่นและจำนวน Stage ของผู้ผลิต
| ประเภท | อัตราทดที่ทำได้ | ประสิทธิภาพ | เสียง | ระดับราคา | เหมาะกับงานแบบไหน |
|---|---|---|---|---|---|
| Worm Gear Box | ปานกลางถึงสูง เหมาะกับงานที่ต้องการลดรอบมาก | ปานกลาง และอาจลดลงเมื่ออัตราทดสูงมาก | ค่อนข้างเงียบ | ต่ำถึงกลาง | สายพานลำเลียงขนาดเล็ก เครื่องปรับทิศทาง และงานที่มีพื้นที่จำกัด |
| Helical Gear | ต่ำถึงสูง ขึ้นกับจำนวน Stage | สูง โดยชุดเฟือง Helical หลายรุ่นมีประสิทธิภาพสูงกว่าแบบ Worm | เงียบถึงปานกลาง | กลาง | สายพานลำเลียง เครื่องบรรจุ ปั๊ม และงานที่เดินต่อเนื่อง |
| Planetary Gear | ต่ำถึงสูงในขนาดกะทัดรัด | สูง โดยขึ้นกับจำนวน Stage และโหลด | เงียบ | กลางถึงสูง | งานที่ต้องการ Torque สูง ความแม่นยำ และพื้นที่ติดตั้งจำกัด |
| Cycloidal Gear | รองรับอัตราทดได้กว้าง และเพิ่มได้เมื่อใช้หลาย Stage | ปานกลางถึงสูง ขึ้นกับอัตราทดและโหลด | ปานกลาง | กลางถึงสูง | เครื่องกวน งานโหลดกระแทก และงานที่ต้องการความทนทาน |
ตัวอย่างเอกสารผู้ผลิตแสดงให้เห็นว่าอัตราทดและประสิทธิภาพของเกียร์อาจเปลี่ยนตามจำนวน Stage อุณหภูมิ รอบหมุน และรูปแบบการทำงาน จึงไม่ควรนำตัวเลขจากเกียร์รุ่นหนึ่งไปใช้แทนทุกรุ่น
Worm Gear Box vs Helical Gear ต่างกันอย่างไร?
Worm Gear Box ใช้ชุดสกรูหนอนกับเฟืองตัวหนอน จุดเด่นคือโครงสร้างกะทัดรัด เปลี่ยนทิศทางเพลาได้ง่าย และเหมาะกับงานที่ต้องการอัตราทดสูงในพื้นที่จำกัด แต่มีแรงเสียดทานแบบไถลมากกว่า จึงอาจมีความร้อนและสูญเสียกำลังมากกว่า โดยเฉพาะเมื่อใช้อัตราทดสูง
Helical Gear ใช้ฟันเฟืองเฉียงที่ขบกันต่อเนื่อง จึงส่งกำลังได้มีประสิทธิภาพกว่าในหลายงาน เสียงและความร้อนมักควบคุมได้ดี แต่ตัวชุดอาจมีขนาดและราคาสูงกว่า Worm Gear Box
ส่วนเรื่องการหมุนย้อนกลับ ไม่ควรสรุปว่า Worm Gear Box ทุกรุ่นจะล็อกตัวเองได้ เพราะขึ้นกับมุมเกลียว อัตราทด ประสิทธิภาพ และการออกแบบ ผู้ผลิตบางรายระบุว่าคุณสมบัติ Self-locking เกิดขึ้นเฉพาะเมื่อเข้าเงื่อนไขที่กำหนด และไม่ควรใช้เป็นระบบความปลอดภัยเพียงอย่างเดียว
เลือกเกียร์ทดรอบให้เข้ากับมอเตอร์ ต้องดูค่าอะไรบ้าง?
การเลือกควรเริ่มจากเครื่องจักรปลายทาง แล้วจึงย้อนกลับมาดูมอเตอร์และเกียร์ทดรอบ ไม่ควรเลือกจากขนาดมอเตอร์อย่างเดียว
แรงบิด (Torque)
Torque คือแรงบิดที่เพลาขาออกต้องใช้ในการขับโหลด หน่วยที่ใช้บ่อยคือ N·m
สูตรประมาณการสำหรับระบบทั่วไปคือ
Torque ขาออก ≈ 9,550 × กำลังมอเตอร์ (kW) × ประสิทธิภาพ ÷ รอบขาออก (r/min)
ตัวอย่าง
- มอเตอร์: 1.5 kW
- ประสิทธิภาพโดยประมาณ: 90%
- รอบขาออก: 60 r/min
Torque ขาออก ≈ 9,550 × 1.5 × 0.90 ÷ 60 = ประมาณ 215 N·m
จากนั้นต้องเผื่อ Service Factor ตามลักษณะโหลด เช่น โหลดกระแทก การออกตัวบ่อย การหยุดฉุกเฉิน และจำนวนชั่วโมงที่เครื่องทำงานต่อวัน
รอบหมุนปลายทาง (Output RPM)
กำหนดรอบที่เครื่องจักรต้องใช้ก่อนเลือกอัตราทด เช่น
- สายพานลำเลียง: ต้องการรอบต่ำและเดินต่อเนื่อง
- เครื่องกวน: ต้องการรอบต่ำ แต่ต้องใช้ Torque สูง
- เครื่องบรรจุ: ต้องการรอบที่สัมพันธ์กับจังหวะการบรรจุ
- เครื่องป้อนชิ้นงาน: ต้องการความเร็วสม่ำเสมอและควบคุมได้
หากต้องการความเร็วที่ปรับเปลี่ยนได้ อาจต้องพิจารณาใช้ Inverter ร่วมกับมอเตอร์ แต่ต้องตรวจสอบว่ารอบต่ำสุดและการระบายความร้อนของมอเตอร์ยังเหมาะสมหรือไม่
ทิศทางเพลาและพื้นที่ติดตั้ง
ควรเช็กว่าเพลาขาเข้าและเพลาขาออกต้องอยู่ในแนวเดียวกันหรือทำมุมกัน รวมถึงต้องการเพลากลวงหรือเพลาตัน การติดตั้งแบบหน้าแปลนหรือแบบขาตั้ง
ข้อมูลที่ควรเตรียมก่อนเลือก ได้แก่
- ขนาดพื้นที่ติดตั้ง
- ตำแหน่งเพลา
- ทิศทางการหมุน
- วิธีต่อกับมอเตอร์
- ขนาดเพลาและรูปแบบหน้าแปลน
- น้ำหนักและแรงที่กระทำกับเพลา
- สภาพแวดล้อม เช่น ฝุ่น น้ำ ความร้อน และสารเคมี
ปัจจัยที่ผลต่อราคาของเกียร์ทดรอบ มีอะไรบ้าง?
ราคาเปลี่ยนตามรายละเอียดของระบบ โดยมีปัจจัยหลักดังนี้
- ประเภทของเกียร์ทดรอบ เช่น Worm, Helical, Planetary หรือ Cycloidal
- อัตราทดและ Torque ที่ต้องการ
- กำลังมอเตอร์และขนาดตัวเกียร์
- รูปแบบเพลา หน้าแปลน และขาตั้ง
- วัสดุและระดับการป้องกันของตัวเรือน
- ระบบเบรกหรืออุปกรณ์เสริม
- น้ำมันหล่อลื่นที่เติมจากโรงงาน
- เงื่อนไขการใช้งานและข้อกำหนดเฉพาะของไลน์ผลิต

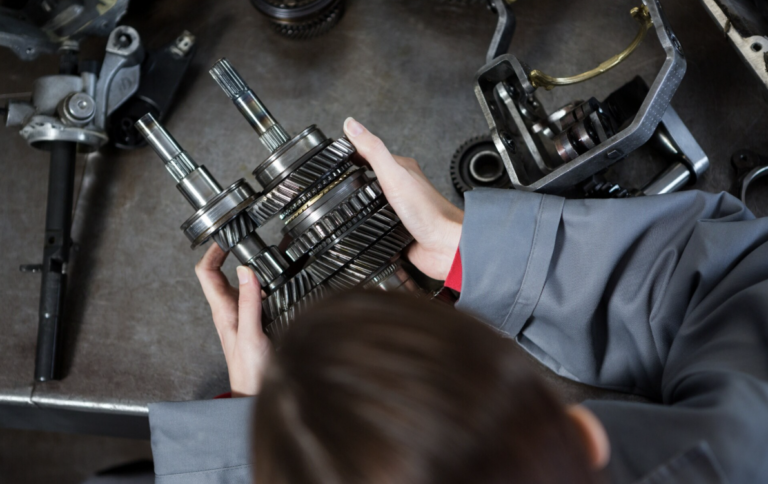

การหล่อลื่นเกียร์ทดรอบ ควรใช้น้ำมันเบอร์อะไร เปลี่ยนทุกกี่ชั่วโมง?
น้ำมันเกียร์อุตสาหกรรมช่วยลดแรงเสียดทาน ระบายความร้อน และป้องกันการสึกหรอของฟันเฟืองกับลูกปืน แต่การเลือกต้องดูคู่มือและป้ายข้อมูลบนตัวเกียร์เป็นหลัก
เกรดความหนืดที่พบในงานอุตสาหกรรม เช่น
- ISO VG 150
- ISO VG 220
- ISO VG 320
- ISO VG 460
- ISO VG 680
ตัวเลข ISO VG เป็นระดับความหนืด ไม่ได้หมายความว่าสามารถใช้แทนกันได้ทุกกรณี ต้องดูชนิดน้ำมัน มาตรฐานสารเติมแต่ง อุณหภูมิ และวัสดุของชิ้นส่วนภายในด้วย เอกสารของ SEW-EURODRIVE แสดงตัวอย่างการเลือกน้ำมันตาม ISO VG และมาตรฐาน CLP ของชุดเกียร์อุตสาหกรรม
แนวทางที่ควรใส่ไว้ในแผนบำรุงรักษา ได้แก่
- ตรวจระดับน้ำมันและรอยรั่วเป็นระยะ
- ตรวจสี กลิ่น ความขุ่น และเศษโลหะ
- ตรวจอุณหภูมิขณะทำงาน
- ใช้น้ำมันชนิดและเกรดเดียวกับที่ผู้ผลิตกำหนด
- ไม่ผสมน้ำมันแร่กับน้ำมันสังเคราะห์โดยไม่ตรวจสอบความเข้ากันได้
- บันทึกวันที่เติมหรือเปลี่ยนน้ำมันทุกครั้ง
รอบเปลี่ยนน้ำมันไม่มีตัวเลขตายตัวสำหรับเกียร์ทดรอบทุกประเภท ตัวอย่างคู่มือของ SEW-EURODRIVE บางรุ่นกำหนดให้เปลี่ยนน้ำมันครั้งแรกหลังใช้งาน 500 operating hours และตรวจสภาพน้ำมันทุก 3,000 operating hours หรืออย่างน้อยทุก 6 เดือน ส่วนรอบเปลี่ยนถัดไปขึ้นกับอุณหภูมิ ชนิดน้ำมัน และสภาพแวดล้อม
หากเครื่องทำงานในอุณหภูมิสูง มีฝุ่น ความชื้น โหลดกระแทก หรือเปิดใช้งานต่อเนื่อง อาจต้องลดรอบเปลี่ยนลง การใช้น้ำมันสังเคราะห์อาจช่วยให้รอบยาวขึ้นในบางรุ่น แต่ต้องเป็นไปตามคู่มือผู้ผลิตและผลตรวจสภาพน้ำมัน
ผู้ที่ต้องการศึกษาข้อมูลน้ำมันเกียร์อุตสาหกรรมสามารถใช้ข้อมูลดังกล่าวเป็นแนวทางเบื้องต้น ก่อนเลือกน้ำมันให้ตรงกับชนิดเกียร์และเงื่อนไขหน้างาน
เกียร์ทดรอบมีเสียงดัง ร้อน เกิดจากอะไร?
เสียงดังหรือความร้อนสูงอาจเกิดจากหลายสาเหตุ ไม่ได้แปลว่าเกียร์ทดรอบเสียทันที ควรตรวจตามลำดับดังนี้
- ระดับน้ำมันต่ำหรือใช้น้ำมันผิดเกรด
- น้ำมันเสื่อมสภาพหรือมีสิ่งปนเปื้อน
- เติมน้ำมันมากเกินไปจนเกิดการกวนและสะสมความร้อน
- ฟันเฟืองหรือลูกปืนสึก
- เพลามอเตอร์กับเพลาขาออกไม่ตรงแนว
- โหลดเกินพิกัดหรือมีแรงกระแทกสูง
- ติดตั้งผิดทิศทางจนระดับน้ำมันไม่เหมาะสม
- น็อตยึด ฐาน หรือคัปปลิ้งหลวม
- ระบบระบายความร้อนมีฝุ่นอุดตัน
ควรหยุดเครื่องเมื่อพบเสียงผิดปกติรุนแรง น้ำมันรั่วมาก อุณหภูมิสูงขึ้นต่อเนื่อง หรือมีเศษโลหะในน้ำมัน จากนั้นให้ช่างตรวจสอบก่อนกลับมาเดินเครื่อง
สรุป
เกียร์ทดรอบช่วยลดรอบจากมอเตอร์และเพิ่มแรงบิดให้เหมาะกับเครื่องจักร การเลือกให้ถูกต้องต้องดูอัตราทด Torque รอบปลายทาง ทิศทางเพลา พื้นที่ติดตั้ง และลักษณะโหลด
Worm Gear Box เหมาะกับงานกะทัดรัดและอัตราทดสูง ส่วน Helical Gear เหมาะกับงานเดินต่อเนื่องที่ต้องการประสิทธิภาพดี ขณะที่ Planetary และ Cycloidal เหมาะกับงานที่ต้องการแรงบิดสูง ความทนทาน หรือความแม่นยำมากขึ้น
นอกจากตัวเกียร์แล้ว น้ำมันหล่อลื่นก็มีผลต่อความร้อน เสียง และอายุการใช้งาน ควรอ้างอิงคู่มือผู้ผลิต ป้ายข้อมูล และสภาพการทำงานจริงก่อนกำหนดรอบเปลี่ยนน้ำมัน
หากต้องการคำแนะนำเรื่องน้ำมันเกียร์อุตสาหกรรมสำหรับระบบส่งกำลัง สามารถ ติดต่อ TimeVenture เพื่อสอบถามข้อมูลเพิ่มเติม
คำถามที่พบบ่อย (FAQs)
1. เกียร์ทดรอบกับมอเตอร์เกียร์ ต่างกันอย่างไร?
เกียร์ทดรอบคือชุดเฟืองที่ใช้ลดรอบและเพิ่มแรงบิด ส่วนมอเตอร์เกียร์คือชุดที่รวมมอเตอร์กับเกียร์ทดรอบไว้ด้วยกัน การเลือกใช้ขึ้นกับรูปแบบการติดตั้ง พื้นที่ และความสะดวกในการประกอบเข้ากับเครื่องจักร
2. อัตราทดสูงกับอัตราทดต่ำ ต่างกันตรงไหน เลือกยังไง?
อัตราทดสูงทำให้รอบขาออกต่ำลง แต่โดยทั่วไปช่วยเพิ่มแรงบิดมากขึ้น ส่วนอัตราทดต่ำให้รอบขาออกสูงกว่า เหมาะกับงานที่ต้องการความเร็วมากกว่า ควรเลือกจากรอบและ Torque ที่เครื่องจักรต้องใช้จริง
3. ทำไม Worm Gear Box ถึงหมุนย้อนกลับไม่ได้?
Worm Gear Box บางรุ่นอาจมีคุณสมบัติ Self-locking จากมุมเกลียวและแรงเสียดทาน แต่ไม่ได้เกิดกับทุกรุ่นหรือทุกอัตราทด อีกทั้งไม่ควรใช้คุณสมบัตินี้เป็นระบบเบรกหรือระบบความปลอดภัยเพียงอย่างเดียว
4. เกียร์ทดรอบมือสองใช้ได้ไหม ควรเช็กอะไรก่อนซื้อ?
ใช้ได้หากสภาพและพิกัดตรงกับงาน ควรตรวจป้ายรุ่น อัตราทด น้ำมันรั่ว เสียง ลูกปืน ฟันเฟือง ระยะคลอนของเพลา รอยแตกร้าว และประวัติการใช้งาน หากเป็นไปได้ควรทดสอบภายใต้โหลดก่อนติดตั้งจริง
5. เกียร์ทดรอบมีอายุการใช้งานกีปี่?
ไม่มีอายุการใช้งานตายตัว ขึ้นกับโหลด รอบ ชั่วโมงทำงาน การติดตั้ง และการหล่อลื่น หากตรวจน้ำมัน รักษาแนวเพลา ไม่ใช้งานเกินพิกัด และแก้เสียงหรือความร้อนตั้งแต่ระยะแรก จะช่วยลดการสึกหรอและยืดอายุการใช้งานได้
